Kubernetes 架构原理总览¶

概述¶

Kubernetes 是一个开源的容器编排平台，采用分布式的微服务架构。整个系统分为 Control Plane（控制平面） 和 Worker Nodes（工作节点） 两大部分，通过分布式设计、声明式配置和自动化管理，实现容器应用的高可用和自动扩展。

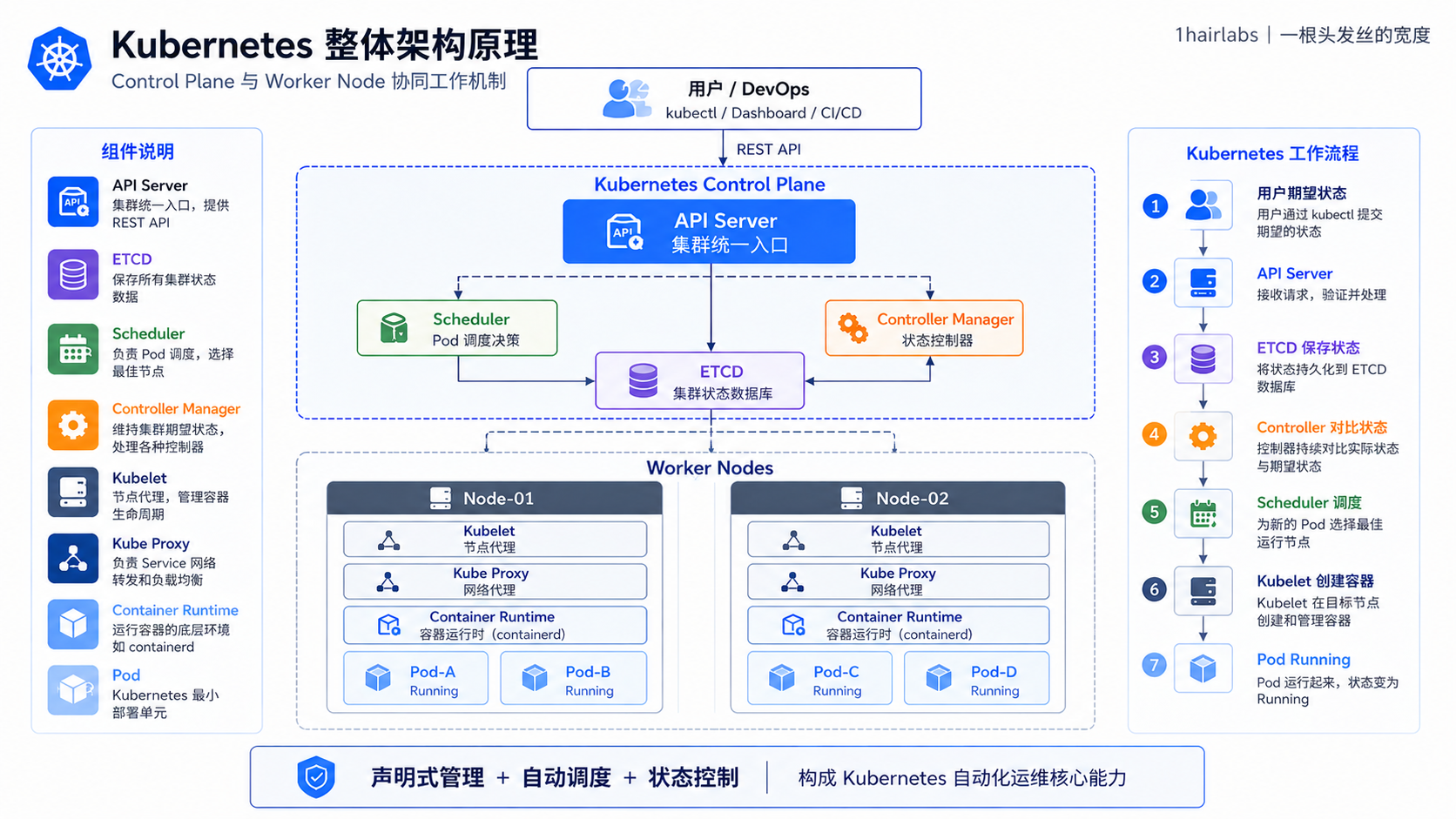

整体架构图¶

架构核心组件¶

Control Plane（控制平面）¶

控制平面是 Kubernetes 集群的"大脑"，负责集群的全局决策、资源调度和状态维护。主要组件包括：

组件	功能	高可用方案
API Server	集群资源的唯一入口，处理所有 REST 请求	多副本 + 负载均衡
Scheduler	监听新 Pod，选择合适的 Node 进行调度	单副本选举
Controller Manager	运行各种控制器，管理资源的声明状态	单副本选举
Etcd	分布式键值存储，保存所有集群数据	多副本分布式共识

Worker Node（工作节点）¶

工作节点是实际运行容器的地方，每个节点包含：

组件	功能
Kubelet	节点代理，管理 Pod 的创建、运行和销毁
Kube Proxy	网络代理，维护网络规则，实现服务的负载均衡
Container Runtime	容器运行时（Docker、containerd 等），实际运行容器

扩展接口与插件¶

接口	功能	常见实现
CNI	容器网络接口，处理 Pod 网络连接	Calico、Flannel、Weave
CSI	容器存储接口，提供动态存储卷管理	Ceph、NFS、AWS EBS
CRI	容器运行时接口，支持多种容器运行时	Docker、containerd、CRI-O

请求流程示例¶

创建 Pod 的完整流程¶

用户 kubectl apply -f pod.yaml
         ↓
    API Server（认证、授权、校验）
         ↓
    存储到 Etcd
         ↓
    Webhook 触发（如准入控制器）
         ↓
    Controller Manager（观察变化，触发相应控制器）
         ↓
    Scheduler（选择合适的 Node）
         ↓
    Kubelet（在 Node 上拉取镜像、启动容器）
         ↓
    Pod 运行，Kube Proxy 配置网络规则
         ↓
    用户可访问服务

Kubernetes 的关键设计原则¶

声明式配置：用户声明期望状态，Kubernetes 自动调整现状达到期望。
分布式架构：无单点故障，支持高可用部署。
自愈机制：故障检测、自动重启、自动替换。
可扩展性：通过 CRD、Operator、Webhook 等机制扩展功能。
多租户隔离：通过 Namespace、RBAC、NetworkPolicy 等实现资源隔离。

常见高可用架构¶

单 Master 集群（开发测试用）¶

Master Node（API Server, Scheduler, Controller Manager, Etcd）
    ↓
Worker Nodes（Kubelet, Kube Proxy, Runtime）

高可用集群（生产推荐）¶

Load Balancer
    ↓
┌─────────────────────────────────┐
│  Master 1, Master 2, Master 3   │（API Server, Scheduler, Controller Manager）
│  Etcd 1, Etcd 2, Etcd 3         │（分布式共识）
└─────────────────────────────────┘
    ↓
┌───-──────────────────────────────┐
│ Worker 1, Worker 2, ..., Worker N│
└────-─────────────────────────────┘

深入学习路线¶

Control Plane 组件¶

API Server：理解如何安全地提供集群接口
Scheduler：掌握 Pod 调度决策过程
Controller Manager：了解控制器如何维护声明状态
Etcd：掌握数据一致性和高可用方案

Worker Node 组件¶

Kubelet：深入节点级别的容器管理
Kube Proxy：理解服务网络实现

扩展接口¶

CNI：容器网络接口
CSI：容器存储接口
CRI：容器运行时接口

Kubernetes 资源¶

API 资源：理解 API 分组和资源模型
工作负载资源：掌握 Deployment、StatefulSet、DaemonSet 等
服务资源：理解 Service、Ingress 等网络资源
存储资源：掌握 PVC、StorageClass、ConfigMap 等
网络资源：理解 NetworkPolicy、DNS 等
安全资源：掌握 RBAC、SecurityContext 等
其他资源：Namespace、ResourceQuota、HPA 等

常见问题¶

Q：为什么需要分离 Control Plane 和 Worker Node？

A：分离可以让控制平面专注于管理和决策，工作节点专注于运行应用，提高安全性和可靠性。

Q：为什么 Kubernetes 要用 Etcd 而不是 SQL 数据库？

A：Etcd 是分布式 KV 存储，支持强一致性、watch 机制、高可用等特性，特别适合 Kubernetes 的需求。

Q：如何保证 Kubernetes 的高可用？

A：通过 Etcd 分布式共识、API Server 多副本 + 负载均衡、Scheduler 和 Controller Manager 的选举机制实现。
